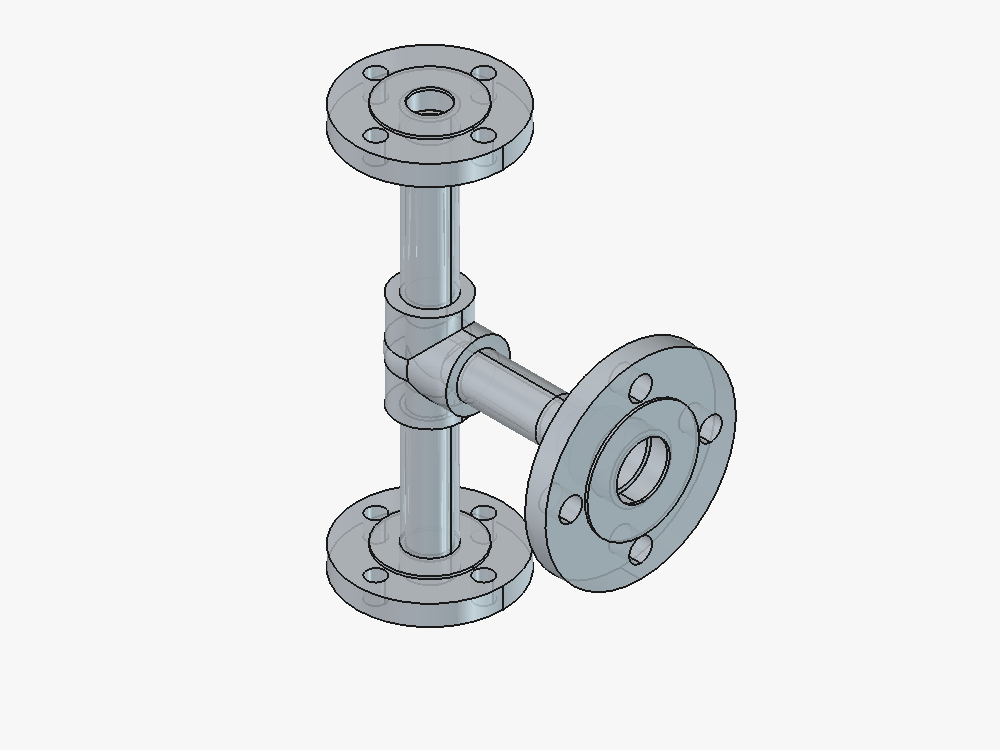

等轴测视图
等轴测视图

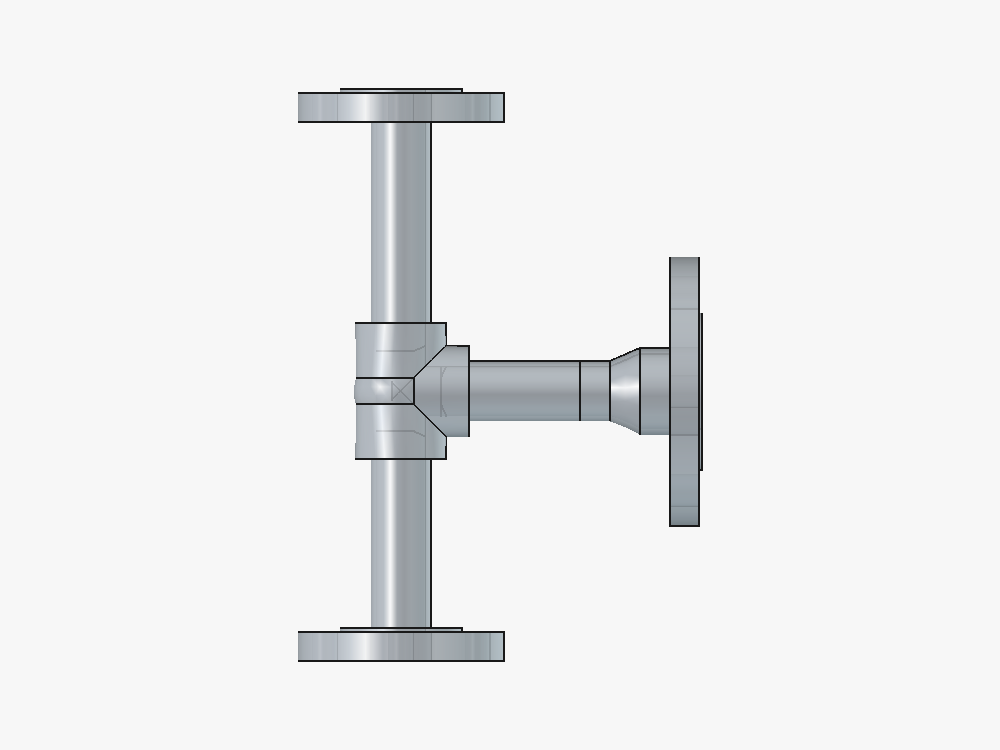

前视图

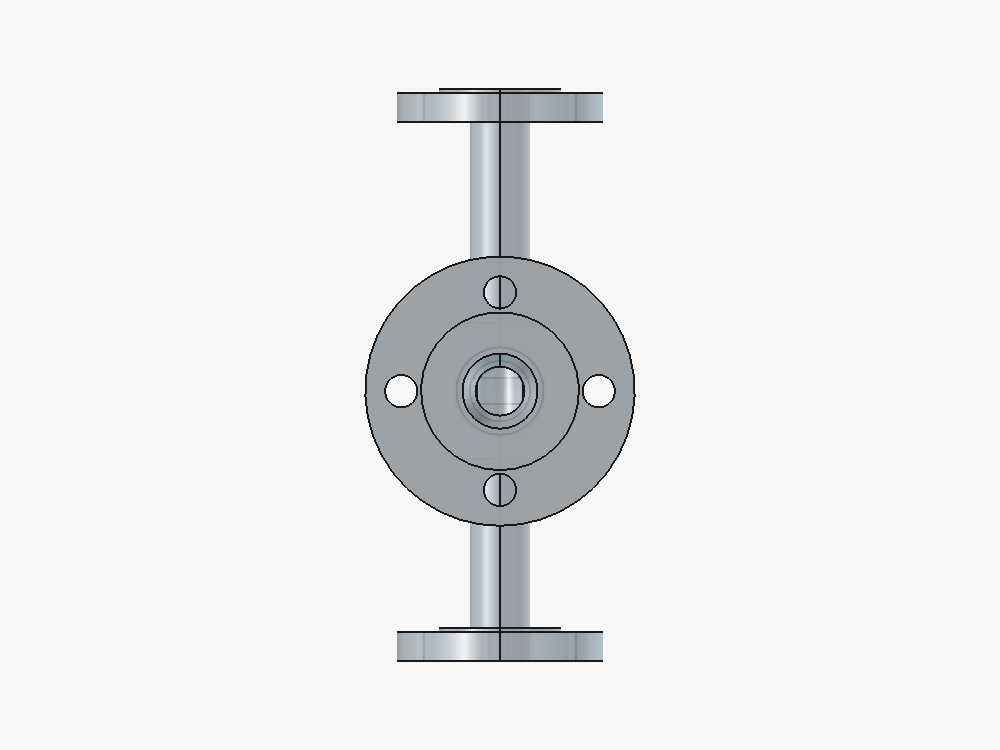

右视图

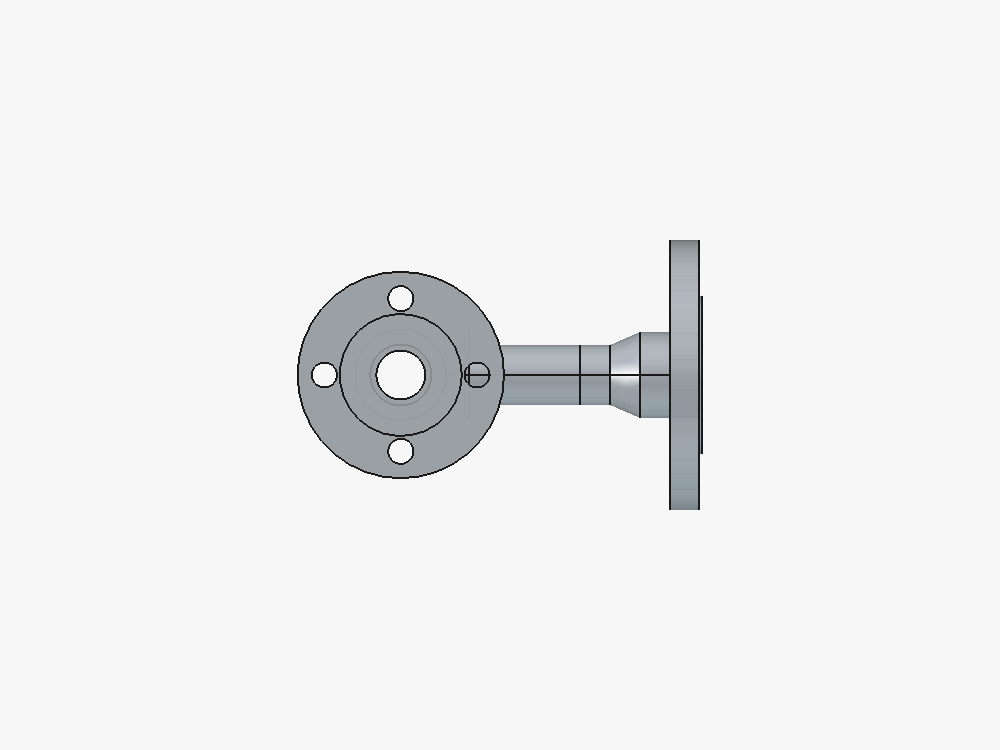

俯视图
| 部件 | 规格 | 标准 |
|---|---|---|
| 主管道 | DN25 × 300mm，外径33.7mm，壁厚3.2mm | ISO 4200 |
| 法兰 ×2 | DN25 PN16，外径115mm，4孔M12 | ISO 7005-1 |
| 三通 | 等径 DN25，主管中间位置 | GB/T 12459 |
| 变径管 | DN25→DN40，长度50mm | ISO 4200 |
| 法兰 ×1 | DN40 PN16，外径150mm，4孔M16 | ISO 7005-1 |
| 指标 | 数值 |
|---|---|
| 材料 | 316L 不锈钢 |
| 耐压等级 | PN16（满足 8kg 内压） |
| 总体积 | 678,338 mm³ |
| 总表面积 | 190,780 mm² |
| 三通中心距 | 38mm（符合 GB/T 12459） |
